离散优化：图论基础 (Graph Theory)⚓︎

约 2326 个字 15 张图片预计阅读时间 8 分钟总阅读量次

1. 定义与符号 (Definitions and Notation)⚓︎

1.1 有向图与无向图 (Directed and Undirected Graphs)⚓︎

类型	定义	英文原文
无向图 (Undirected Graph)	$G = (V, E)$，其中 $V = \{1, 2, \dots, n\}$ 为 $n$ 个顶点 (vertices) 或节点 (nodes) 的集合；$E = \{e_1, e_2, \ldots, e_m\}$ 为 $m$ 条边 (edges) 的集合，边是非有序对 $\{i, j\}$，其中 $i, j \in V$	"$V = \{1, 2, \dots, n\}$: set of $n$ vertices (or nodes); $E = \{e_1, e_2, \ldots, e_m\}$: set of $m$ edges, an edge is a nonordered pair $\{i, j\}$, where $i, j \in V$"
有向图 (Directed Graph)	$G = (V, A)$，其中 $V = \{1, 2, \ldots, n\}$ 为顶点集；$A = \{a_1, a_2, \ldots, a_m\}$ 为 $m$ 条弧 (arcs) 的集合，弧是有序对 $(i, j)$，其中 $i, j \in V$	"$V = \{1, 2, \ldots, n\}$: set of $n$ vertices (or nodes); $A = \{a_1, a_2, \ldots, a_m\}$: set of $m$ arcs, an arc is an ordered pair $(i, j)$, where $i, j \in V$"

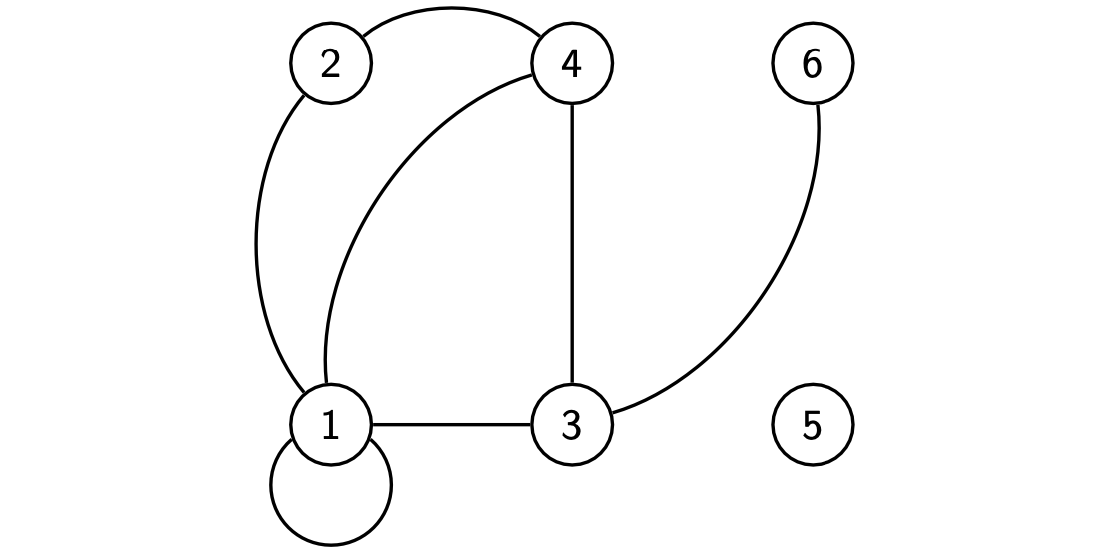

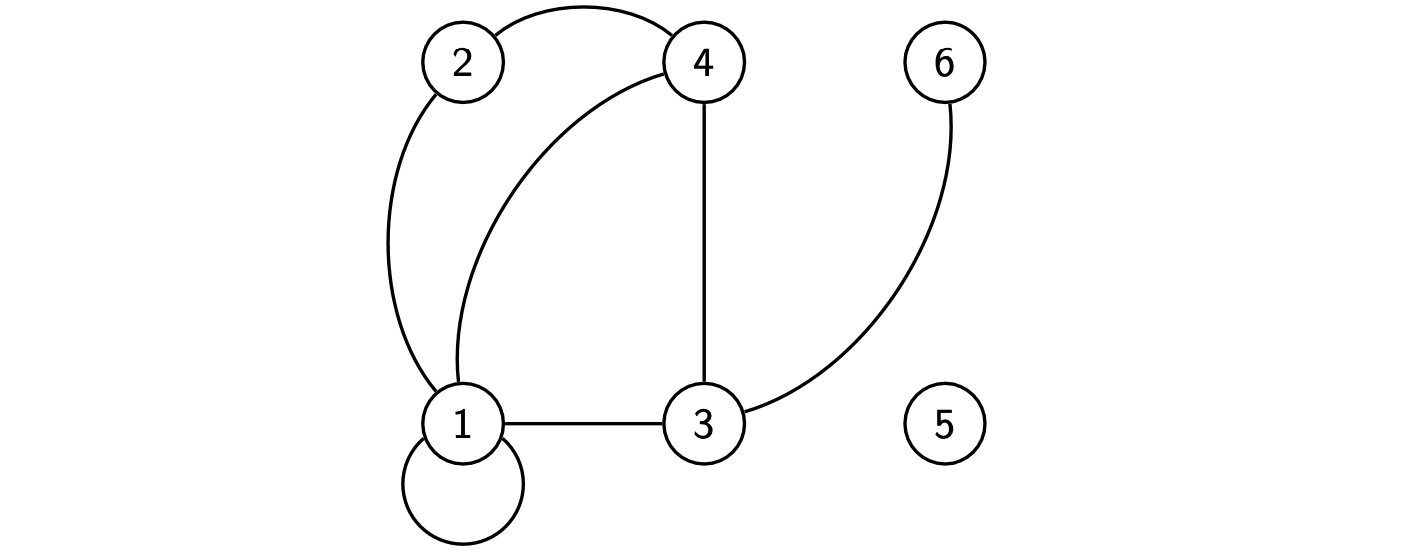

示例：$V = \{1, 2, 3, 4, 5, 6 \}$，$E = \{\{1, 1 \}, \{1, 2 \}, \{1, 4 \}, \{1, 3 \}, \{2, 4 \}, \{3, 4 \}, \{3, 6 \} \}$
自环 (Loop)：如边 $\{1,1\}$

无向图基本术语：

边连接 (Links)：边 $\{i,j\}$ 连接顶点 $i$ 和 $j$ —— 这两个顶点称为相邻的 (adjacent)
连续边 (Consecutive)：两条边如果共享一个公共顶点则称为连续的
原文："Edge $\{i,j\}$ links $i$ and $j$ - the two vertices $i$ and $j$ are called adjacent. Two edges are consecutive if they have a vertex in common"

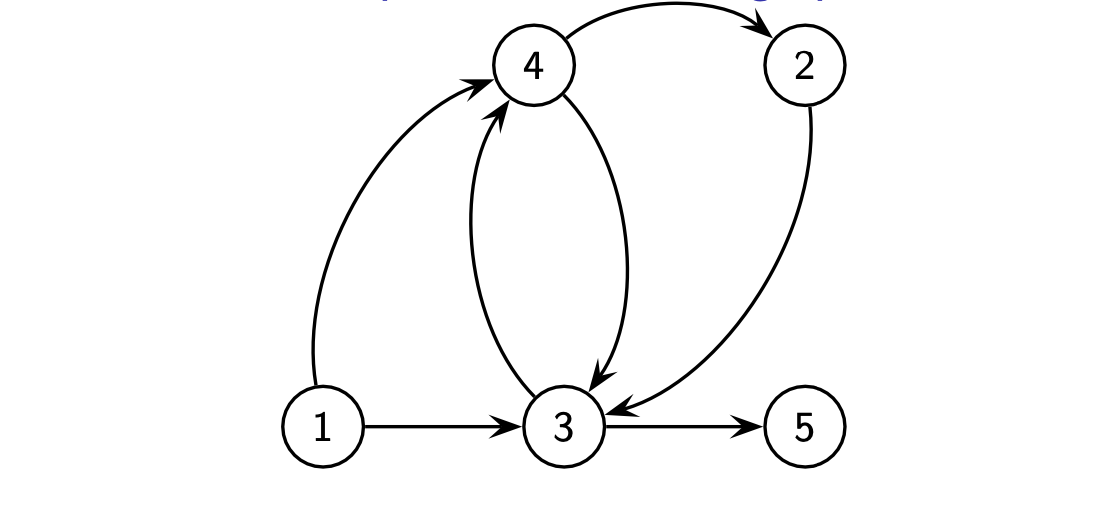

示例：$V = \{1, 2, 3, 4, 5\}$，$A = \{(1, 4), (1, 3), (3, 4), (4, 3), (4, 2), (2, 3), (3, 5)\}$

有向图基本术语：

弧的方向：弧 $(i,j)$ 从顶点 $i$ 出发 (exits) 并进入 (enters) 顶点 $j$
初始顶点/头 (Initial vertex/Head)：给定弧 $(i,j)$，顶点 $i$ 称为初始顶点或头
终止顶点/尾 (Final vertex/Tail)：顶点 $j$ 称为终止顶点或尾
端点 (Terminals)：两个顶点都称为弧 $(i,j)$ 的端点
后继与前驱 (Successor and Predecessor)：顶点 $j$ 称为 $i$ 的后继 (successor)，$i$ 称为 $j$ 的前驱 (predecessor)

原文："Given arc $(i,j)$, vertex $i$ is called initial vertex (or head) and $j$ is called final vertex (or tail). Both vertices are called terminals of arc $(i,j)$. Vertex $j$ is also called successor of $i$ whereas $i$ is called predecessor of $j$"

1.2 赋权图 (Weighted Graphs)⚓︎

边/弧赋权：若存在函数 $c: E \to \mathbb{R}$（无向图）或 $c: A \to \mathbb{R}$（有向图），为每条边或弧关联一个值或权重 (weight)，则称图 $G$ 是边/弧赋权的
顶点赋权：若存在函数 $w: V \to \mathbb{R}$ 为每个节点关联一个值，则称图 $G$ 是顶点赋权的

原文："Graph $G$ is undirected (directed) and weighted on the edges (arcs) if it exists a function $c: E \to \mathbb{R}$ ($c: A \to \mathbb{R}$) that associates a value or weight at each edge (arc). Graph $G$ is weighted on vertices if it exists a function $w: V \to \mathbb{R}$ that associates a value (weight) at each node"

1.3 图的割集 (Cutset of a Graph)⚓︎

定义：给定顶点子集 $S \subseteq V$，割集 (cutset) 是连接 $S$ 中顶点与 $V \setminus S$ 中顶点的所有边的集合。

原文："Given a subset $S$ of the vertex set, a cutset is the set of all edges joining vertices in $S$ with vertices in $V \setminus S$"

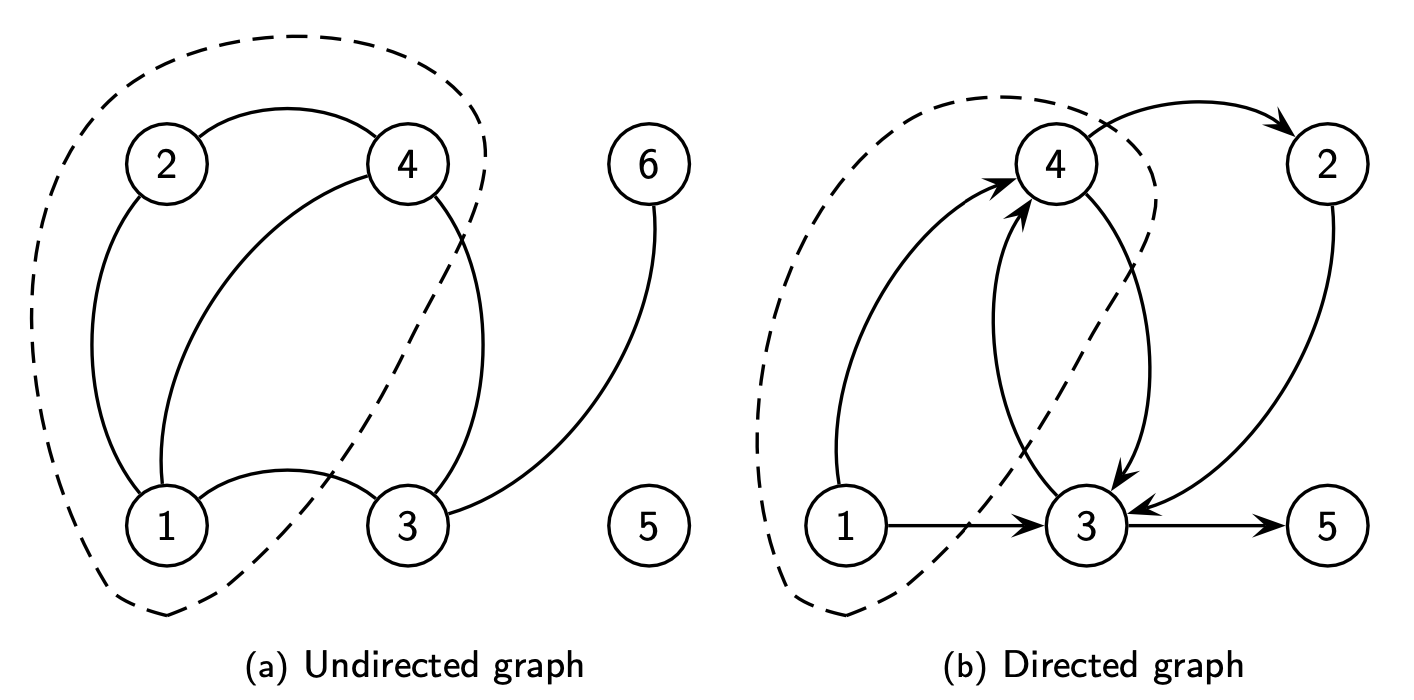

图中用虚线椭圆标示顶点集 $S$

无向图的割集公式⚓︎

\[
\delta_G(S) = \{\{i,j\} \in E : i \in S, j \in V \setminus S \text{ or } j \in S, i \in V \setminus S\}
\]

示例：$\delta_G(\{1,2,4\}) = \{(1,3),(3,4)\}$

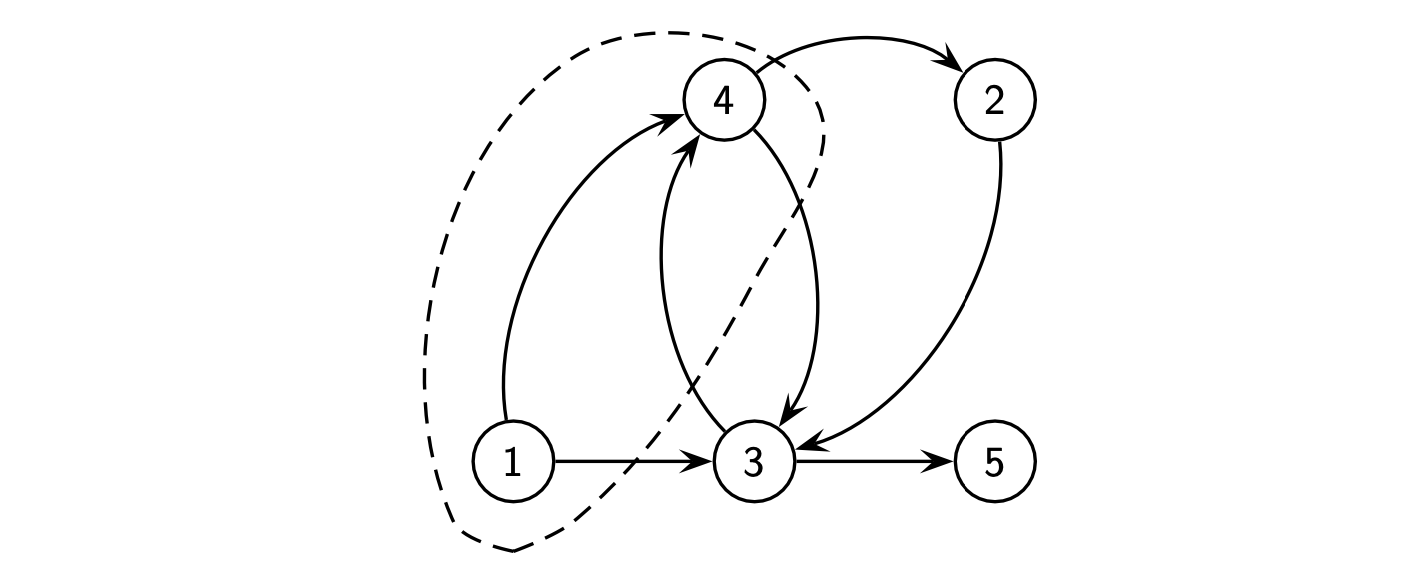

有向图的割集（区分离去弧与进入弧）⚓︎

对于有向图，需要区分从 $S$ 离去的弧和进入 $S$ 的弧：

\[
\begin{aligned}
\delta_{G}^{+}(S) &= \{(i, j) \in A: i \in S, j \notin S\} \quad \text{(离去弧/Outgoing arcs)} \\
\delta_{G}^{-}(S) &= \{(i, j) \in A: j \in S, i \notin S\} \quad \text{(进入弧/Incoming arcs)}
\end{aligned}
\]

示例：$\delta_{G}^{+}(\{1,4\}) = \{(1,3), (4,2), (4,3)\}$ 且 $\delta_{G}^{-}(\{1,4\}) = \{(3,4)\}$

2. 路径 (Paths)⚓︎

2.1 基本定义⚓︎

路径 (Path) 是顶点序列 $v_{1}, v_{2}, \ldots, v_{k} \in V$，使得对于每对连续顶点 $(v_{i}, v_{i+1})$，存在对应的边（无向图）或弧（有向图）。

原文："A path is a sequence of vertices $v_{1}, v_{2}, \ldots, v_{k} \in V$ such that for each pair of consecutive vertices $(v_{i}, v_{i+1})$ it exists the corresponding edge (undirected graph) or arc (directed graph)"

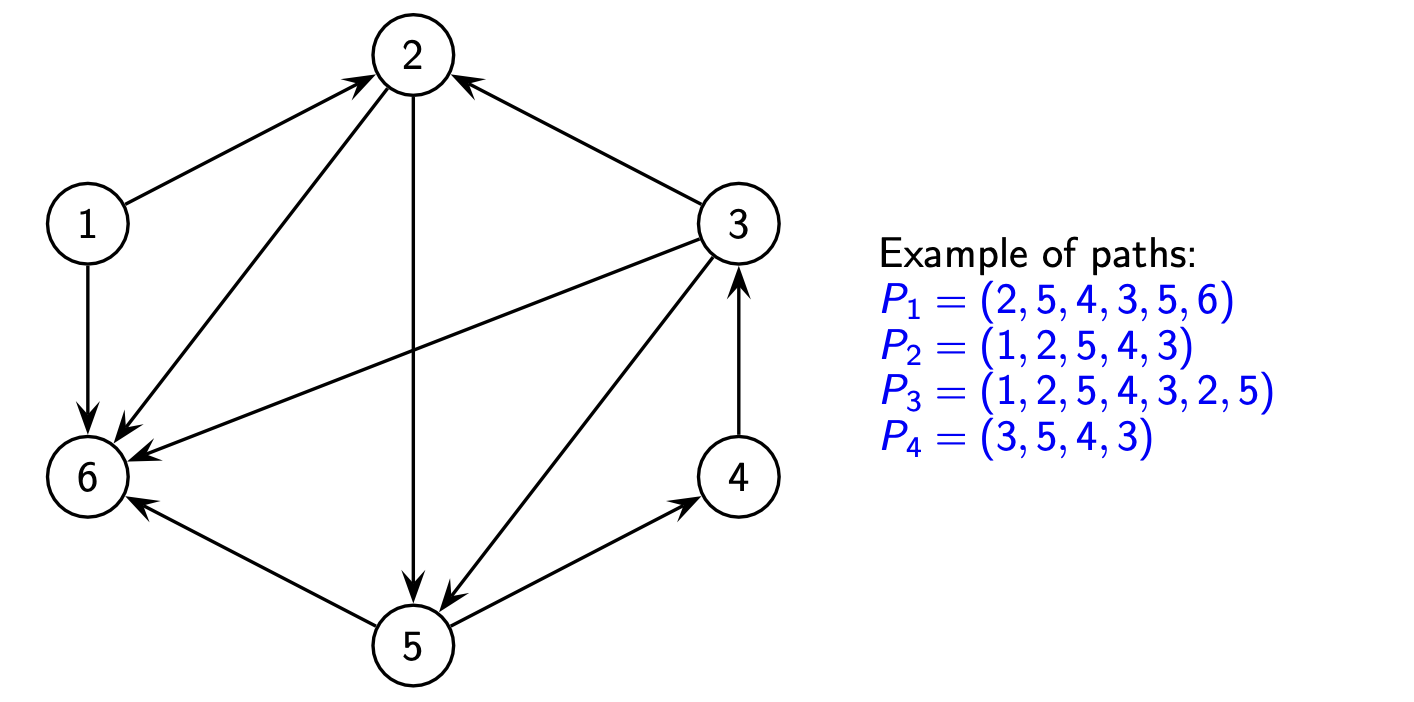

路径示例：
$P_{1} = (2, 5, 4, 3, 5, 6)$
$P_{2} = (1, 2, 5, 4, 3)$
$P_{3} = (1, 2, 5, 4, 3, 2, 5)$
$P_{4} = (3, 5, 4, 3)$

2.2 路径的分类⚓︎

类型	定义	判定（基于上述示例）
简单路径 (Simple Path)	不使用同一弧/边超过一次的路径	$P_1, P_2, P_4$ 是简单的；$P_3$ 不是（重复使用了弧 $(2,5)$ 等）
初等路径/基本路径 (Elementary Path)	不使用同一顶点超过一次的路径	$P_2$ 是初等的；$P_1, P_3, P_4$ 不是（$P_1$ 重复顶点5，$P_4$ 重复顶点3等）
非初等路径 (Nonelementary Path)	使用同一顶点超过一次的路径	$P_1, P_3, P_4$ 是非初等的

原文：

"Simple path: does not use the same arc more than once"
"Elementary path: does not use the same vertex more than once"
"Nonelementary path: uses the same vertex more than once"

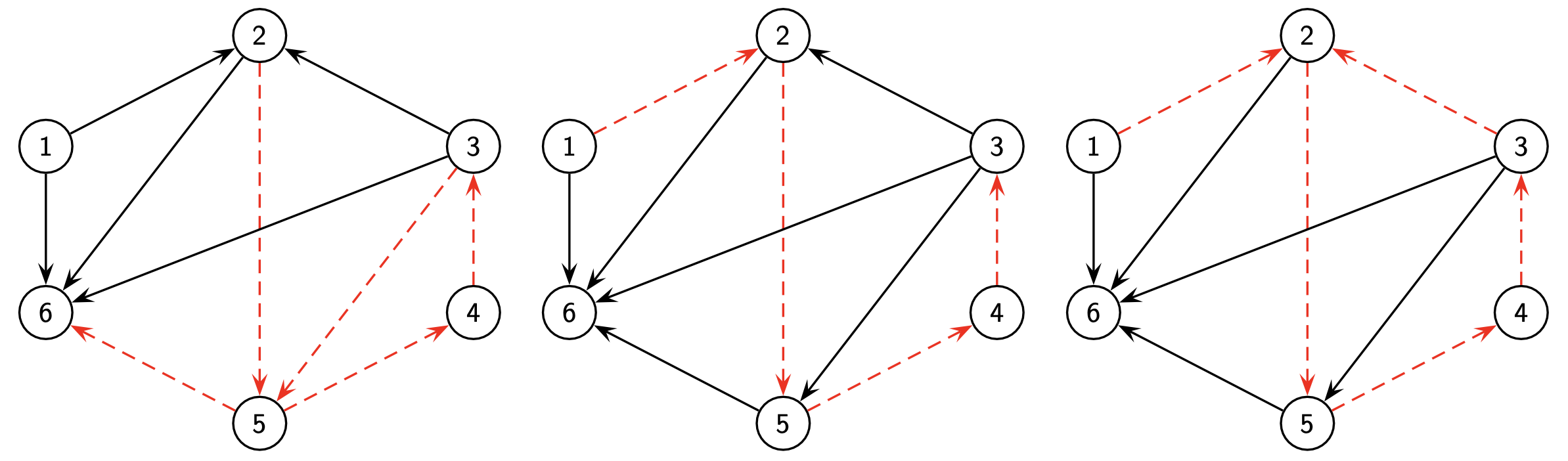

从左到右：简单路径、初等路径、非初等路径；

2.3 特殊路径与路径成本⚓︎

欧拉路径 (Eulerian Path)：遍历图中每条边/弧恰好一次的路径

原文："traverses every link of $G$ once and only once"

路径长度/成本 (Length/Cost of a Path)：对于路径 $P = (v_{1}, v_{2}, v_{3}, \ldots, v_{k})$： $$ c(P) = \sum_{i=1}^{k-1} c_{v_{i} v_{i+1}} $$ 其中 $c_{ij}$ 表示弧 $(i, j)$ 的成本。

路径的表示方法：

顶点序列：$P = (v_{1}, v_{2}, v_{3}, \ldots, v_{k})$
弧/边序列：$P = ((v_{1}, v_{2}), (v_{2}, v_{3}), (v_{3}, v_{4}), \ldots, (v_{k-1}, v_{k}))$

3. 回路和环 (Circuits and Cycles)⚓︎

3.1 有向图中的回路⚓︎

回路 (Circuit)：起点和终点重合的路径
原文："a path in which the initial vertex coincides with the final vertex"
哈密顿回路 (Hamiltonian Circuit)：经过图中所有顶点的初等回路
原文："an elementary circuit which passes through all the vertices of $G$"

3.2 无向图中的环⚓︎

环 (Cycle)：回路在无向图中的对应概念
原文："nondirected counterpart of the circuit"

示例说明：
初等回路 (a): $C_1 = (1,2,3,6,1)$
初等回路 (b): $C_2 = (3,4,2,3)$
哈密顿回路 (a): $C_3 = (1,2,3,6,4,5,1)$
图 (b) 没有哈密顿回路

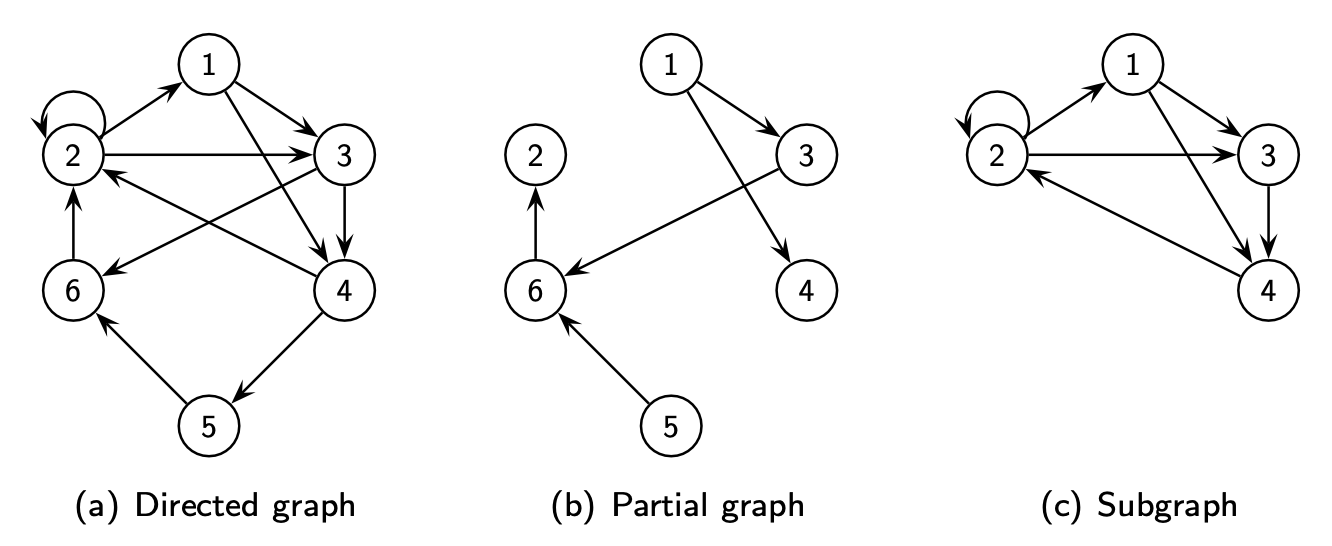

3.3 部分图与子图⚓︎

概念	定义	英文原文
部分图 (Partial Graph)	$G' = (V, A')$，其中 $A' \subset A$（保持原顶点集，仅移除部分弧/边）	"graph $G' = (V, A')$ where $A' \subset A$"
子图 (Subgraph)	$G' = (V', A')$，其中 $V' \subseteq V$ 且 $A' \subseteq A$（顶点集和弧集都是子集）	"graph $G' = (V', A')$ where $V' \subseteq V$ e $A' \subseteq A$"

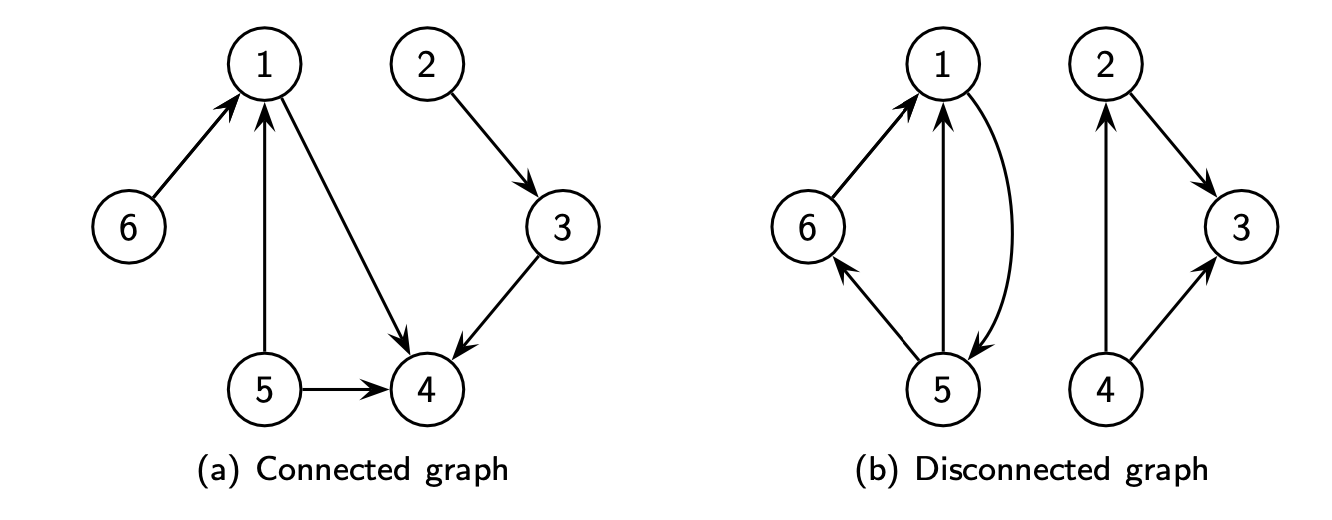

3.4 连通性 (Connection and Components)⚓︎

连通图 (Connected Graph)：在对应的无向图中，每对顶点间至少存在一条路径
原文："if in the corresponding undirected graph it exists at least one path for each pair of vertices"
非连通图 (Disconnected Graph)：存在一对顶点间没有路径相连
原文："If for a pair of vertices such a path does not exist, the graph is said to be disconnected"
强连通图 (Strongly Connected Graph)：对于任意两个不同顶点 $i$ 和 $j$，至少存在一条从 $i$ 到 $j$ 的路径
原文："if for any two distinct vertices $i$ and $j$ there is at least one path going from $i$ to $j$"

3.5 无环图 (Acyclic Graphs)⚓︎

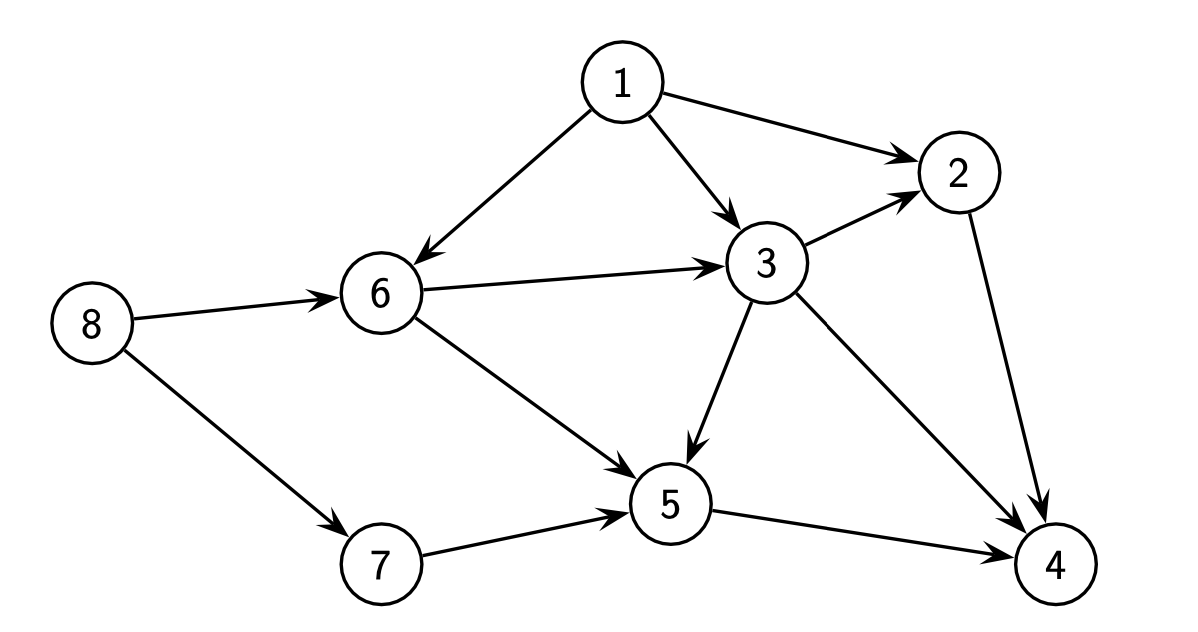

无环图：不含回路（有向图）或环（无向图）的图
原文："graph without circuits (cycles)"

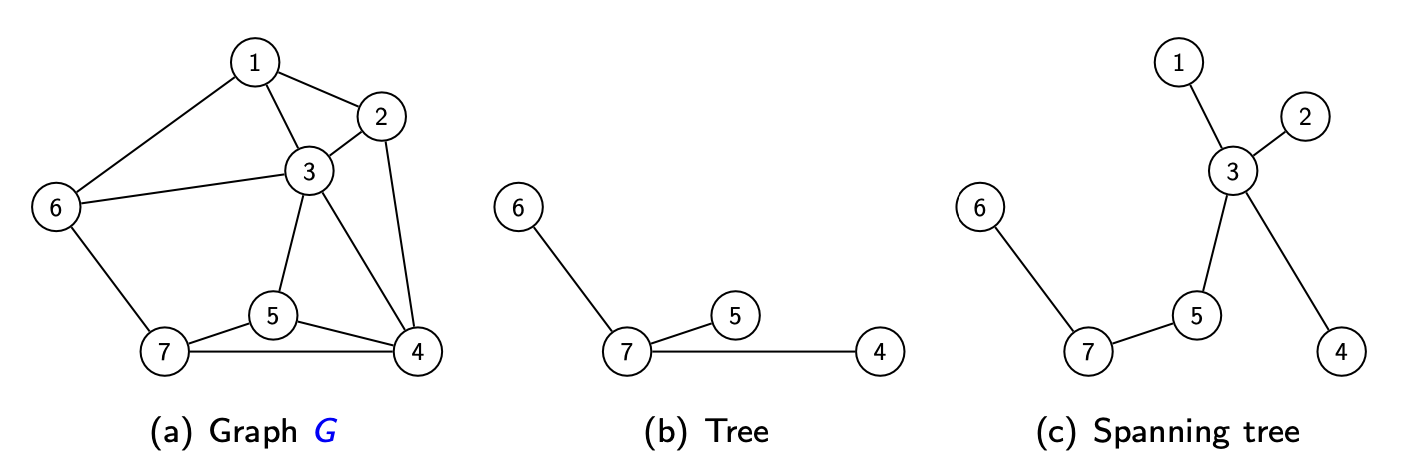

4. 树 (Trees)⚓︎

树 (Tree)：无环的连通图
原文："a connected graph without a cycle"
生成树 (Spanning Tree)：图 $G$ 的一个部分图，且本身构成一棵树（包含 $G$ 的所有顶点）
原文："a partial graph of $G$ which forms a tree"

5. 图的表示 (Graph Representation)⚓︎

5.1 附加符号 (Additional Notation)⚓︎

无向图⚓︎

$E(S)$：两个端点都在 $S \subseteq V$ 中的边集
$\Gamma(i)$：与顶点 $i$ 关联的顶点集（邻居集合）

有向图⚓︎

$A(S)$：端点都在 $S \subseteq V$ 中的弧集
$\Gamma^{+}(i)$：$i$ 的后继集合 (set of successors)
$\Gamma^{-}(i)$：$i$ 的前驱集合 (set of predecessors)

示例：$V = \{1, 2, 3, 4, 5, 6\}$，$E = \{\{1, 1\}, \{1, 2\}, \{1, 4\}, \{1, 3\}, \{2, 4\}, \{3, 4\}, \{3, 6\}\}$
计算示例：
$E(\{1,2,4\}) = \{\{1,1\}, \{1,2\}, \{1,4\}, \{2,4\}\}$
$\Gamma(2) = \{1, 4\}$, $\Gamma(4) = \{1, 2, 3\}$, $\Gamma(5) = \emptyset$

示例：$V = \{1, 2, 3, 4, 5 \}$，$A = \{(1, 4), (1, 3), (3, 4), (4, 3), (4, 2), (2, 3), (3, 5) \}$
计算示例：
$A(\{1,3,4\}) = \{(1,4),(1,3),(3,4),(4,3)\}$
$\Gamma^{+}(1) = \{3,4\}$, $\Gamma^{+}(4) = \{2,3\}$, $\Gamma^{+}(5) = \emptyset$
$\Gamma^{-}(1) = \emptyset$, $\Gamma^{-}(4) = \{1,3\}$, $\Gamma^{-}(5) = \{3\}$

5.2 邻接矩阵 (Adjacent Matrix)⚓︎

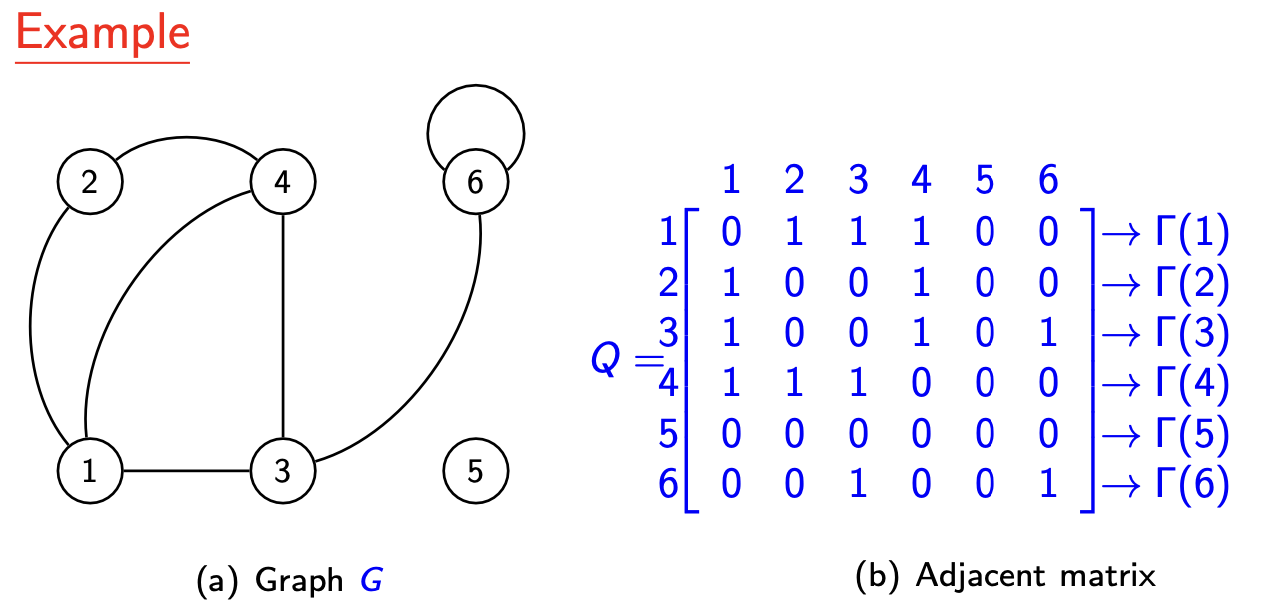

无向图的邻接矩阵⚓︎

定义：无向图 $G = (V, E)$ 的邻接矩阵 $Q$ 是一个 $|V| \times |V|$ 矩阵，其元素为：

\[
q_{ij} = \begin{cases}
1 & \text{if } \{i, j\} \in E; \\
0 & \text{otherwise.}
\end{cases}
\]

矩阵右侧标注了 $\Gamma(i)$（邻居集合）

有向图的邻接矩阵⚓︎

定义：有向图 $G = (V, A)$ 的邻接矩阵 $Q$ 是一个 $|V| \times |V|$ 矩阵，其元素为：

\[
q_{ij} = \begin{cases}
1 & \text{if } (i,j) \in A; \\
0 & \text{otherwise.}
\end{cases}
\]

5.3 关联矩阵 (Incident Matrix)⚓︎

无向图的关联矩阵（顶点-边）⚓︎

定义：无向图 $G = (V, E)$ 的顶点-边关联矩阵 $D$ 是一个 $|V| \times |E|$ 矩阵，其元素为：

\[
d_{ik} = \begin{cases}
1 & \text{if the } k\text{-th edge is incident at vertex } i \text{ (i.e., } e_k = \{i, j\}); \\
0 & \text{otherwise.}
\end{cases}
\]

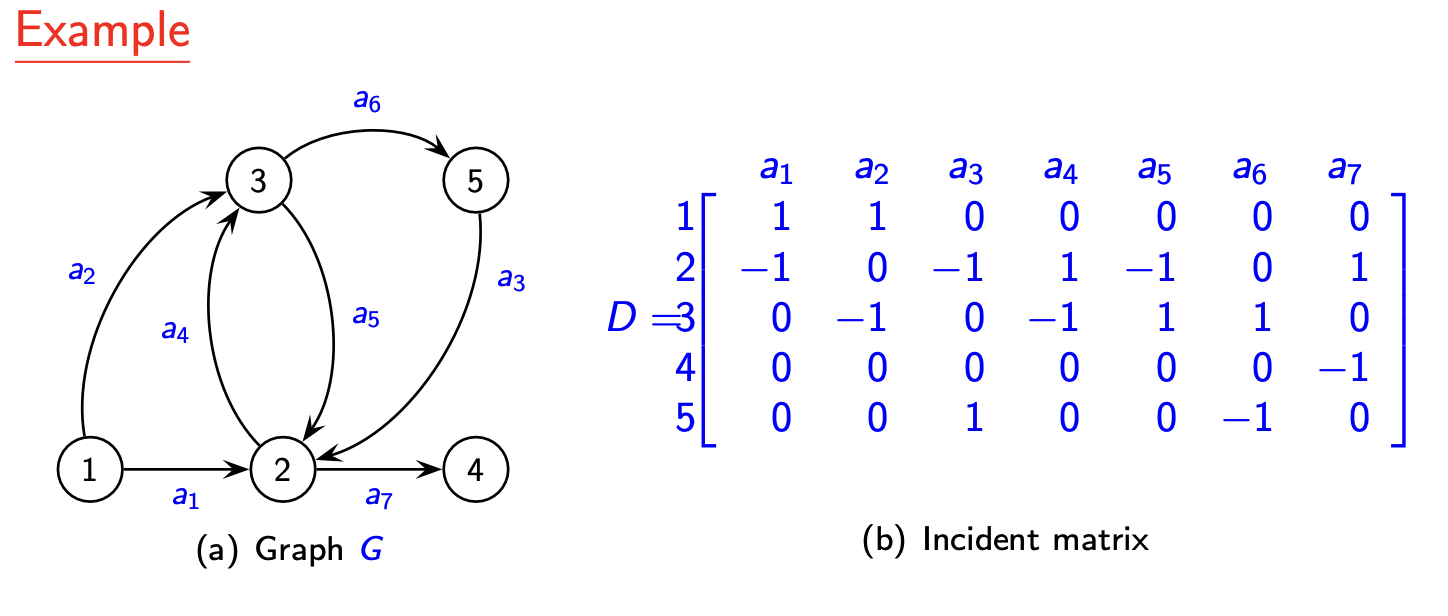

有向图的关联矩阵（顶点-弧）⚓︎

定义：有向图 $G = (V, A)$ 的顶点-弧关联矩阵 $D$ 是一个 $|V| \times |A|$ 矩阵，其元素为：

\[
d_{ik} = \begin{cases}
1 & \text{if the } k\text{-th arc is outgoing from vertex } i \text{ (i.e., } a_k = (i,j)); \\
-1 & \text{if the } k\text{-th arc is incoming to vertex } i \text{ (i.e., } a_k = (j,i)); \\
0 & \text{if } i \text{ is not a terminal vertex of } a_k.
\end{cases}
\]

注意：矩阵中出弧标记为 $1$，入弧标记为 $-1$
